* الريليه Relay :
يُعد أحد أهم العناصر الكهربيه فى الدوائر الإلكترونيه وهو عباره عن مفتاح ميكانيكى يتم التحكم فيه كهربيا عن طريق جهد يُطبق على الملف الموجود بداخله .
يُعتبر الريليه من عنصر تحملى اكثر منه الكترونياً يتوفر باحجام ومختلفه وبقدرات تحمل مختلفه تبدأ من 1ampere حتى 60ampere .
وتتوفر بجهود متعدده مثل 220v 60v 48v 36v 24v 12v 9v 6v .
وله دور كبير فى الدوائر الصناعيه ويحل محل الكونتاكتور فى بعض الدوائر نظراً لصوت الكونتاكتور العالى عند الفتح والقفل .
ويحل محله لتوفر ريليهات ذات تحمل تيار عالى يصل كما تم ذكره الى 60 امبير .
شكل الريليه :
بعض اشكال الريليهات المستخدمه فى الدوائر الالكترونيه :

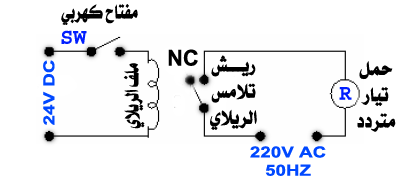

ومن استخدامات الريليه الوصول بمرحله الخرج النهائي من خلال التحكم بالجهد المطبق على الريليه وذلك بستخدام ترانزستور تياره لا يتعدى 1 امبير
*ملاحظه :
يجب الأخذ بالإعتبار الزمن الذى يستغرقه الريليه للفتح والقفل وينشأ هذا الزمن عن الاجزاء الميكانيكيه داخله
لذلك لا يجب استخدام اليليهات فى الدوائر التى تحتاج لسرعات عاليه
ويمكن الإستغناء عن الريليه باستخدام مفاتيح السيلكون او الثايروستات
*استخدامات اخرى :
يستخدم فى اجهزه plc ودوائر المصاعد وفى دوائر التحكم الالى ويستخدم فى تخفيف الحمل الكهربى عن المفاتيح ويستخدم فى التحكم بخطوط قدره عن طريق خطوط تحكم اخرى
ووصل وقفل اكثر من دائره مع بعضهم البعض .
* أجزاء الريليه :
1- ملف مغناطيسى : يستخدم فيه المغناطيس الكهربى وهو عباره عن سلك ملفوف حول قلب من الحديد وعند مرور تيار فى السلك يتولد مجال مغناطيسى فيتحول القلب الى مغناطيس .
2- مفتاح : عندما يمر تيار فى الملف ويتحول القلب الى مغناطيس ينجزب طرف المفتاح ليغلق الدائره .
* أنواع الريليه :
يوجد انواع مختلفه من الريليهات تختلف حسب عدد الارجل ونقط التلامس ومنها يختلف عدد الاقطاب .
1- ريليه ذو قطب واحد وتحويله واحده :
اى ان المفتاح مثل المفتاح العادى له نقطه تلامس واحد فقط
2- ريليه ذو قطب واحد وتحويلتين :
3- ريليه ذو قطبين وتحويله واحده :
4- ريليه ذو قطبين وتحويلتين :
* تطورت انواع الريليهات مع تطور التكنولوجيا فاصبح هناك ريليهات الكترونيه يمكن معايرتها بدقه كبيره جدا وبسهوله وتعطى التيارات المطلوبه للحمل بواسطه محولات تسمى محولات الشده تعتبر وسيط بين الحمل والعنصر يمر من خلالها سلك التغذيه .
كيفيه معرفه NO & NC & COM & وطرفين الملف :
فى الغالب يكون طرفى الملف بجوار بعضهمها باحد جوانب قاعده الريليه
اما بالنسبه للثلاث اطرف يتم فحص التوصيله عن طريق وضع مؤشر الافو على زر الفحص ووضع طرفي الافو على اطراف الريليه الاثنان اللذان يصدران صوتاً من الافو يكونان هما NC & COM
وبالتالى فان الطرف الاخر يكون NO
