أردوينو و ملحقاته

الأردوينو بإختصار هي منصّة مفتوحة المصدر و تحتوي على عدة مكوّنات الإلكترونية خاصة بها و منافذ لربطتها بمكونات إلكترونية لتكوين مشاريع متطوّرة

هناك عدة أنواع من الأردوينو و منها

,Arduino Extreme, Arduino Mini, Arduino Nano, LilyPad Arduino
,Arduino NG, Arduino NG plus, Arduino Bluetooth(BT), Arduino Diecimila
Arduin Duemilanove, Arduino Mega, Arduino Uno, Arduino Mega2560
Arduino Ethernet, Arduino Leonardo, Arduino DUE, Arduino Esplora,
Arduino MKR

التي سنعتمدها والتي هي أكثر إستعمال Arduino Uno

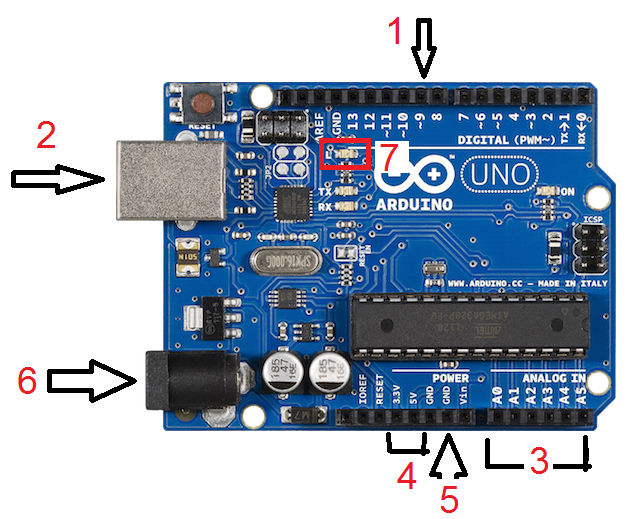

مكوّنات الأردوينو

سنتعرّف في هذا الدرس على بعض مكوّناته الأساسية و سنتعرّف لاحقا على بقيّة المكوّنات

1. هي منافذ لإدخال و إخراج تيار كهربائي

2. منفذ USB لتوصيله بالحاسوب أو بالهاتف الجوّال ( لتزويد لوحة أردوينو بالطاقة الكهربائيّة و إدخال و إخراج المعلومات

3. منافذ لإدخال تيّار الكهربائي تماثلي (في الدرس الموالي سوف نبيّن معنى التيّار الكهرائي الرقمي و التماثلي)

4. مصدر تغذيّة لتزويد المشروع بالطاقة الكهربائيّة 3.3 و 5 فولط

5. GND القطب السالب وهناك قطب في الأعلى

6. لتزويد اللوحة أردوينو بالطاقة الكهربائيّة عند فصلها من الحاسوب و يكون حوالي 9 فولط

7. صمّام صغير مرتبط بالمنفذ 13 (يضيء عندما يكون هنالك تيّار كهربائي في المنفذ 13 (يمكن تجربة أكواد بدون أن نضيف مكوّنات كهربائيّة

لا يجب تجاوز مجموع الشدّة الكهربائيّة 200mA و لايجب تجاوز بالنسبة إلى المنفذ الواحد حوالي 40mA

إضافات أو ملحقات أردوينو

هناك العديد من الملحقات الأردوينو لتكوين مشروع إحترافي و متطوّر و كما يمكن شراء حزمة أردوينو kit arduino و التي تحتوي على العديد من المكوّنات الأكثر إستعمال لإنجاز المشاربع

لوحة التجارب(Platine d’essai)

لوحة التجارب تستعمل إفي إنجاز المشاريع من خلالها تركّب فيها المكوّنات الكهربائية كما يسهل علينا ربطها بالأسلاك دون اللجوء إلى اللحام القصدير أو إلى وصلة كهربائية. إنطلاق من شكلها نجد عدّة ثقوب مصفوفة في شكل مجموعات وكل منها مصفّفة و مترابطة في داخلها

حسب ألوان الخطوط فهيا مترابطة
-الخط الأسود هي مجموعة من الثقوب مترابطة و من المستحسن ربطها بالسالب
-الخط الأحمر هي مجموعة من الثقوب مترابطة و من المستحسن ربطها بالموجب
الخطوط التي بلون الأخضرهي مجموعات مترابطة فيما بينها (كل مجموعة ثقوبها مترابطة)

شاهد هذا الفيديو لأكثر تفاصيل

الزر الضاغط (Bouton poussoir)

وظيفة الزر الضاغط فتح أو غلق الدّارة الكهربائيّة.
مثل هذه الأزرار تحتوي على 4 أقطاب يمكن ربط القطبين َA B أوC D

القطب A وD مترابطة داخليّا و أيضا B و C كذلك مثلما هو مبيّن في الصّورة التاليّة

الصمام المشع (Diode LED)

وظيفة الصمام المشع تحويل التيّار الكهربائي إلى إشارة بصريّة (أو إلى إنارة ضعيفة)
يحتوي الصمام المشع على قطبين
-قطب أنود Anode يقع ربطه بموجب مصدر التغذية
-قطب كاتود Kathode يقع ربطه بسالب مصدر التغذية
القطب كاتود بكون أقصر و أيضا يبّن بالعلامة المسطّحة

يزوّد الصمام المشع بجهد 1.6 فولط بالنسبة للأحمر و الأصفر و 2.1 فولط بالنسبة إلى الأخضر

غالبا ما يرفق بمقاوم كربوني قيمته حوالي 220 أوم لكي يخفّض من شدّة التيار الكهربائي

صمام مشع متعدّد الألوان Diode LED RVB

و رمزه RGB وهو متعدد الألوان (أحمر و أخضر و أزرق) كما يمكن أن يضيء بلون واحد أو خليط من هذه الألوان و يحتوي على 4 أقطاب

المقاوم الكربوني (Résistor)

وظيفة المقاوم الكربوني هو تخفيض من الشدّة التيار الكهربائي
و تعرف قيمته بألوان أحزمته مثال مقاوم قيمته 220 أوم لونه (أحمر أحمر بني فضي)
بالبحث في قوقل نجد العدبد من المواقع تحسب قيمة المقاومة المقاوم
مثال موقع resistor-calculator
